桶形风帽（工业通风配套）全维度技术手册（结构化实操版）

一、核心认知：什么是桶形风帽？

1. 定义与结构特点

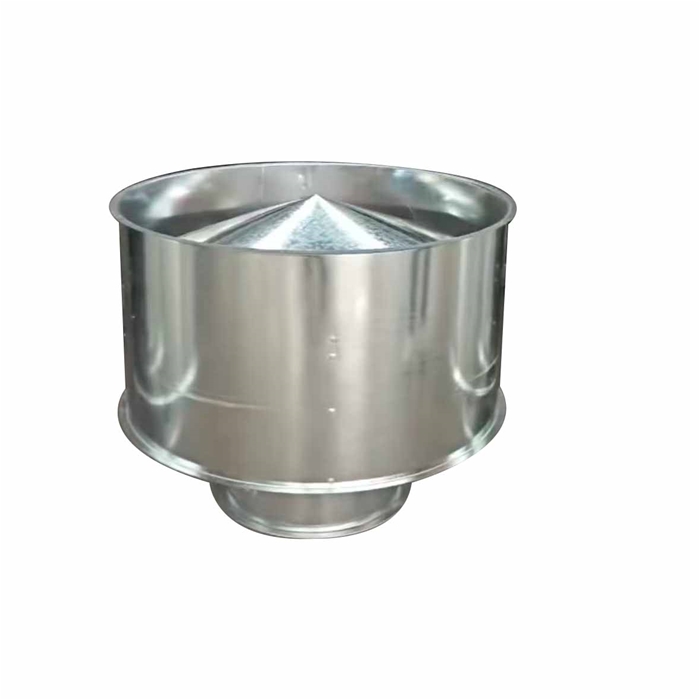

• 本质：安装于屋顶风机出风口或通风管道顶端的桶状导流部件，由桶体、防雨环、底座法兰、内网（可选） 组成，通过桶形结构引导气流垂直或斜向排出，同时阻断雨水、雪花、杂物进入系统，保障通风设备稳定运行。
• 结构示意图（简化）：
  plaintext

  顶部防雨环（阻挡雨水斜向侵入）
    ↓
  桶体（导流气流，降低噪音）
    ↓
  底座法兰（与风机/风管连接）
    ↓
  内网（可选，防鸟类/杂物进入）

• 核心功能：
  1. 气流导流：优化排风路径，减少气流阻力，提升风机通风效率（可降低风压损失 5%-10%）；
  2. 防雨防倒灌：通过防雨环与桶体的间隙设计，阻断雨水垂直或斜向进入风机 / 风管，避免设备腐蚀、电气短路；
  3. 防护功能：防止鸟类、树叶、粉尘等杂物进入风机叶轮，避免卡滞或损坏；
  4. 降噪静音：桶体内部气流通道优化，可降低风机运行噪音 3-5dB (A)。

2. 核心特性（与其他风帽对比）

二、产品分类与型号体系（快速对号入座）

1. 按核心维度分类

2. 型号命名规则（行业通用标准）

• 示例 1：TBT-F-800-Ex → 桶形风帽（TBT）、防腐型（F）、玻璃钢材质、口径 800mm、防爆配置（Ex）
• 示例 2：TBT-N-1000 → 低噪型（N）、金属材质、口径 1000mm
• 示例 3：TBT-D-600 → 防冰冻型（D）、塑料材质、口径 600mm

三、核心性能参数（典型型号参考）

四、标准化选型流程（6 步落地，避免失误）

步骤 1：明确核心需求

• 配套设备：确认适配风机类型（轴流 / 离心）、风机口径（风帽口径需≥风机出风口口径）；
• 环境条件：是否有腐蚀（酸雾 / 盐雾）、防爆、低噪、高寒等特殊要求；
• 气候条件：当地降雨量、风速（台风区需选抗风型）、冬季最低温度（高寒需防冰冻）；
• 功能优先级：防雨＞防腐＞防爆＞低噪＞防冰冻（按场景需求排序）。

步骤 2：核算关键参数

• 口径匹配：风帽口径 = 风机出风口口径 + 50~100mm（确保气流顺畅，减少阻力）；
  • 示例：风机出风口口径 800mm → 风帽口径选 850~900mm（推荐 TBT-F-900）。
• 风量适配：风帽最大允许风量需≥风机额定风量（参考型号参数表），避免风量不足；
• 风压损失：高压风机（风压≥1000Pa）需选低阻力风帽（风压损失≤30Pa），避免系统阻力过大导致风机过载。

步骤 3：匹配材质与功能

步骤 4：验证安装条件

• 安装空间：风帽顶部距屋顶障碍物（如女儿墙、其他设备）≥1.5m，避免气流回流；
• 承重要求：风帽重量≤屋顶承重余量（中型风帽 45-80kg，大型风帽需确认屋顶加固）；
• 连接方式：风机出风口法兰与风帽底座法兰尺寸匹配（螺栓孔间距偏差≤5mm）。

步骤 5：优化成本与合规

• 材质优化：常规环境选碳钢 / 铝合金（性价比高），腐蚀环境选玻璃钢（避免后期更换）；
• 功能精简：无特殊需求无需选防爆 / 低噪型，基础款即可满足使用；
• 合规要求：防爆场景需提供防静电检测报告，消防配套风帽需符合耐高温要求（≥280℃）。

步骤 6：选型避坑对照表

五、安装与维护标准化指南（实操要点）

1. 安装核心步骤（附验收标准）

2. 维护保养周期与内容

3. 常见故障排查速查表

六、场景适配方案（直接对应需求）

七、核心优势总结与选型建议

1. 核心优势总结

• 适配性强：可与轴流 / 离心风机、各类通风管道配套，覆盖从小型民用到大中型工业场景；
• 防护全面：防雨、防倒灌、防杂物、抗风载多重功能集成，保障通风系统稳定；
• 安装便捷：法兰标准化设计，2-3 人即可完成安装，施工周期短；
• 成本可控：材质、功能可选，基础款性价比高，特殊场景定制化适配。

2. 选型决策建议

• 若为常规环境 + 普通风机：选碳钢 / 铝合金基础款，优先匹配风机口径，性价比最高；
• 若为腐蚀 / 沿海场景：直接选玻璃钢（乙烯基酯树脂）风帽，避免后期腐蚀更换成本；
• 若为特殊环境（防爆 / 高寒 / 低噪）：针对性选功能型，确保适配场景需求；
• 若为批量项目 / 工业工程：选标准化型号，统一法兰尺寸，便于安装和后期维护。

总结
