一、产品定义与核心原理

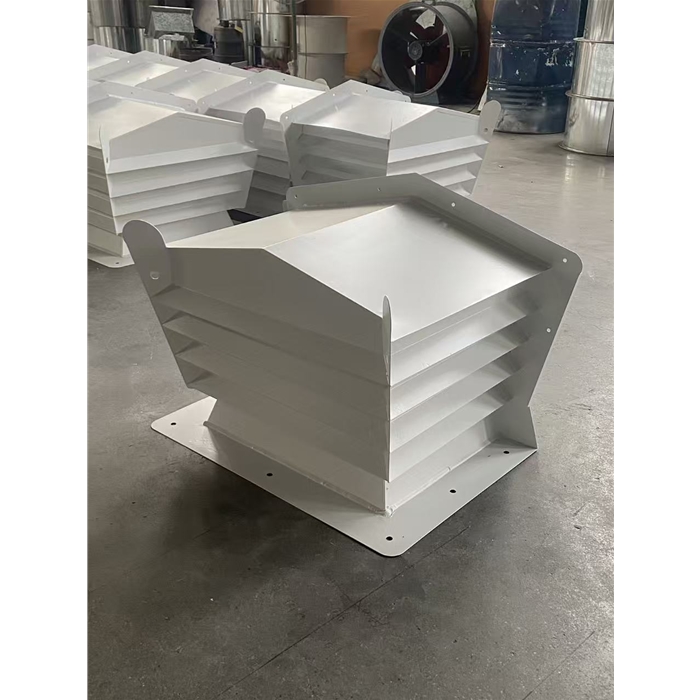

靠墙拔气风帽是紧贴墙体根部安装的无动力排气终端，适配楼顶排气道靠墙布置场景，区别于四面悬空标准拔气风帽，单侧靠墙封闭、三面 / 两面出风，依靠伯努利负压拔气原理排风。
气流逻辑：自然风扫过风帽外侧射流板形成低压区，烟道内部正压烟气被负压抽出；
靠墙优化设计：靠墙一侧封堵，加大其余三面百叶通风面积，避免墙体遮挡气流造成排气堵塞、倒灌。

二、结构特点（靠墙专属优化）
单侧封闭侧板
贴合墙体一面加装密封封板，杜绝侧风、雨水从墙缝倒灌；标准四面风帽无此封板，靠墙安装会严重衰减拔气效果。
扩容百叶通风面
剩余三面加宽导流百叶，有效通风总面积≥排气道截面，满足《CECS390:2014》住宅排气道规范要求。
锥形导流顶帽
斜顶导流雨水，多层百叶错位挡雨，无积水倒灌风险；内置中心导流锥降低排气阻力。
加宽落地法兰底座
加长靠墙侧法兰，适配墙体找平、膨胀螺栓固定，底座预留防水打胶槽。
防虫内置滤网
百叶内侧标配不锈钢防虫网，防止鸟类、杂物堵烟道。
三、主流材质对比
表格
材质适用场景优势劣势
304 不锈钢沿海、厨卫油烟、高腐环境防锈耐用、耐油烟腐蚀、寿命 15 年 + 单价偏高、自重略大
铝合金 / 彩铝内陆住宅、屋面通用轻便、氟碳喷涂耐候、性价比高海边盐雾环境 3-5 年易氧化
热镀锌钢板工地临时、普通厂房价格最低户外 3 年易生锈，不推荐厨卫长期使用
四、常用规格（方形排气道适配）
方形底座常规尺寸：300×300、400×400、500×500、600×600mm，可定制异形；
圆形管道靠墙款：Φ110/160/180/200mm，多用于别墅单户排烟。
五、适用场景
住宅楼顶排气道（厨房、卫生间公共烟道，烟道贴女儿墙布置）；
别墅、洋房单户排烟、烘干机外墙靠墙排风；
厂房、地下室靠墙通风管道末端；
23J916-1 住宅排气道图集指定屋面靠墙排风配件。
六、安装规范（靠墙关键要点）
定位找平
风帽靠墙侧板紧贴墙体，底座水平误差≤2mm/m，烟道中心线与风帽中心对齐；
固定密封
靠墙法兰、墙体缝隙满打耐候结构胶防水；底座四周膨胀螺栓紧固，法兰下铺防水卷材；
通风避让
风帽外侧百叶前方≥500mm 无墙体、栏杆遮挡，保证气流可环绕风帽形成负压；
防水处理
墙体与风帽交接处做泛水收边，防止雨水渗入烟道内部。
七、核心优势
解决靠墙排风通病：普通四面风帽贴墙后一侧无风，拔气失效、低层倒灌；靠墙款单侧封板 + 扩容百叶，排风效率不降；
无动力节能：无需电机，仅靠自然风持续抽排，零噪音、免电费；
五防一体：防雨、防风倒灌、防虫、防杂物、降低油烟回流；
适配窄屋面：烟道贴女儿墙布置，节省楼顶中间空间，适配小屋面、坡屋顶。
八、与普通四面拔气风帽区别
结构：靠墙款单侧封板、三面出风；标准款四面全开；
安装位置：女儿墙根部 / 墙体边；标准款屋面中间悬空；
排风性能：靠墙款单侧气流补偿扩容，靠墙工况风量持平；四面款贴墙后风量下降 40% 以上；
防水：靠墙侧加厚密封法兰，墙缝防水结构优化。
九、日常维护
每季度清理百叶、滤网油烟积灰；沿海不锈钢款每年检查焊缝防锈胶；铝合金款 3 年补喷一次耐候漆，避免百叶堵塞降低拔气效果。
